Belts

Modular Belts

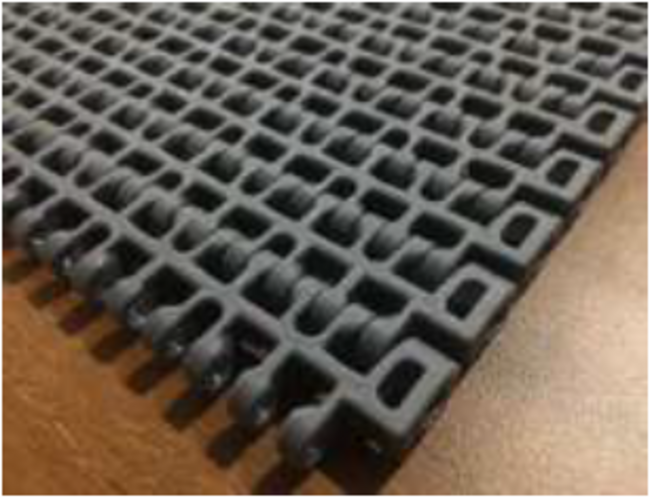

FT-16MM

PITCH-16mm
OPENING-32%
BELT DATA
PP
PE
POM
NOMINAL TENSILE STRENGTH (N/M)
10500
N/A
14030
TEMP RANGE (°C)
10 to 95
N/A
-40 to 90
BELT WEIGHT (Kg/m²)
XX
N/A
XX
SPROCKET
NO OF TEETH
PCD
16
82
20
102
SIDE GUARD HEIGHT
N/A
FLIGHT HEIGHT
N/A

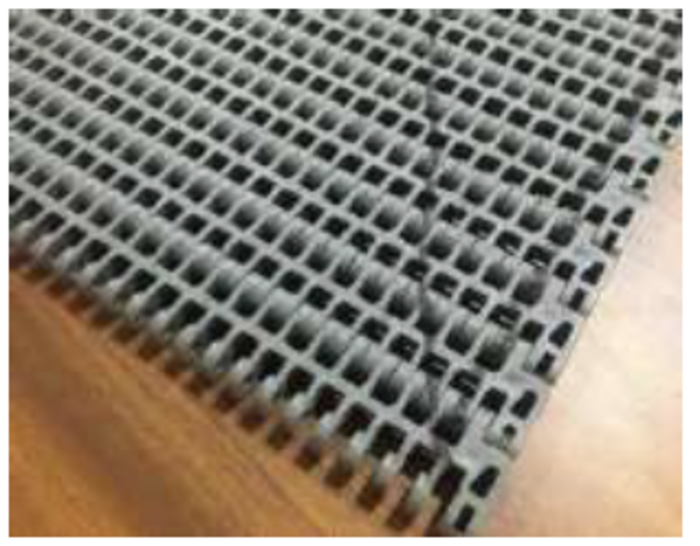

FT-20MM

PITCH-20mm
OPENING-18%
BELT DATA
PP
PE
POM
NOMINAL TENSILE STRENGTH (N/M)
9610
N/A
15280
TEMP RANGE (°C)
1 to 98
N/A
-40 to 200
BELT WEIGHT (Kg/m²)
4.8
N/A
6.0
SPROCKET
NO OF TEETH
PCD
16
102
20
127
SIDE GUARD HEIGHT
25
FLIGHT HEIGHT
25
50

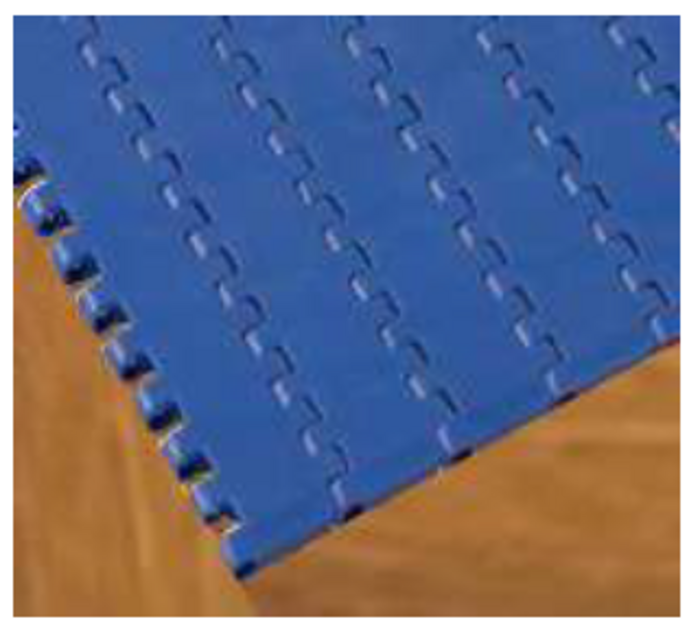

FT-25MM

PITCH-25mm
OPENING-0%
BELT DATA
PP
PE
POM
NOMINAL TENSILE STRENGTH (N/M)
11530
7580
17850
TEMP RANGE (°C)
5 to 105
5 to 90
-40 to 93
BELT WEIGHT (Kg/m²)
5.3
5.3
7.9
SPROCKET
NO OF TEETH
PCD
08
61
12
95
SIDE GUARD HEIGHT
25
50
FLIGHT HEIGHT
25
50

FT-25MM

PITCH-25mm
OPENING-0%
BELT DATA
PP
PE
POM
NOMINAL TENSILE STRENGTH (N/M)
11320
7590
18650
TEMP RANGE (°C)
5 to 105
5 to 95
-40 to 93
BELT WEIGHT (Kg/m²)
5.3
5.3
7.8
SPROCKET
NO OF TEETH
PCD
08
61
12
95
SIDE GUARD HEIGHT
25
50
FLIGHT HEIGHT
25
50

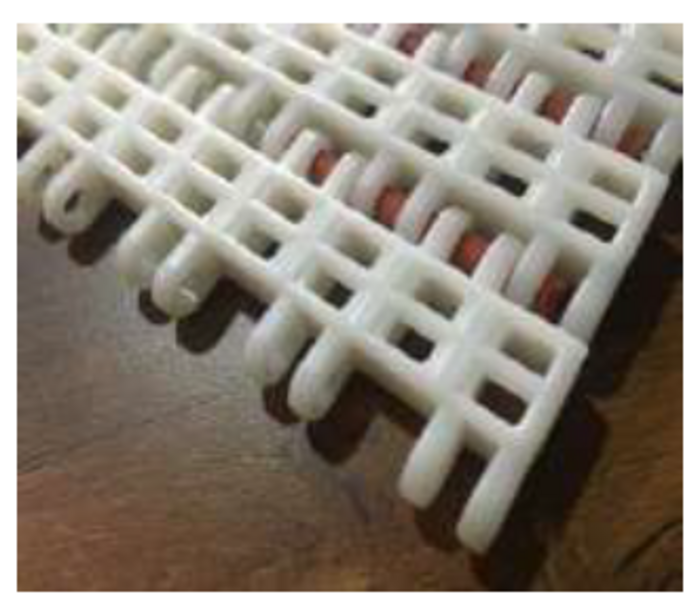

FT-25MM

PITCH-25mm
OPENING-18%
BELT DATA
PP
PE
POM
NOMINAL TENSILE STRENGTH (N/M)
9580
6150
12478
TEMP RANGE (°C)
5 to 102
5 to 95
-40 to 90
BELT WEIGHT (Kg/m²)
5.7
5.7
7.9
SPROCKET
NO OF TEETH
PCD
08
61
12
95
SIDE GUARD HEIGHT
25
50
FLIGHT HEIGHT
25
50

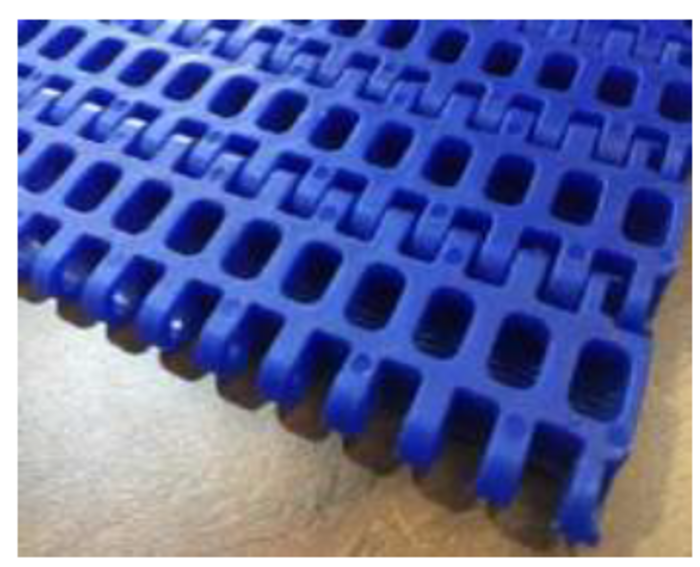

FT-25MM

PITCH-25mm
OPENING-29%
BELT DATA
PP
PBT
POM
NOMINAL TENSILE STRENGTH (N/M)
9140
6140
11478
TEMP RANGE (°C)
5 to 102
5 to 95
-40 to 90
BELT WEIGHT (Kg/m²)
5.6
5.6
7.7
SPROCKET
NO OF TEETH
PCD
08
61
12
95
SIDE GUARD HEIGHT
25
50
FLIGHT HEIGHT
25
50

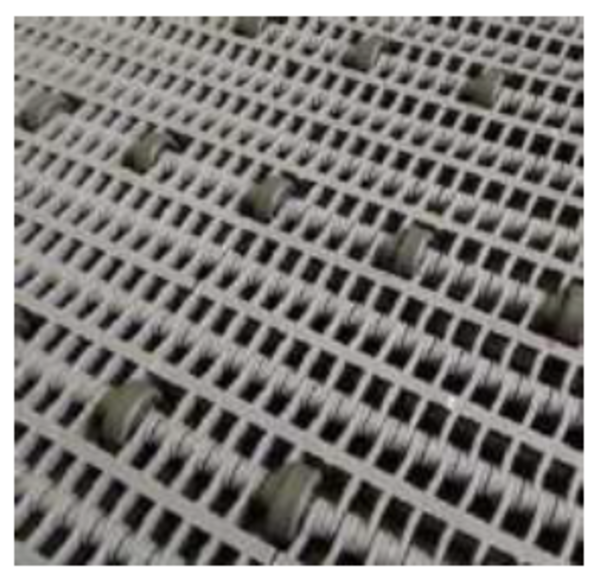

FT-27MM

PITCH-27mm
OPENING-35%
BELT DATA
PP
PE
POM
NOMINAL TENSILE STRENGTH (N/M)
9780
8750
11450
TEMP RANGE (°C)
5 to 102
5 to 95
-40 to 90
BELT WEIGHT (Kg/m²)
6.1
6.2
8.1
SPROCKET
NO OF TEETH
PCD
18
155
SIDE GUARD HEIGHT
N/A
FLIGHT HEIGHT
N/A

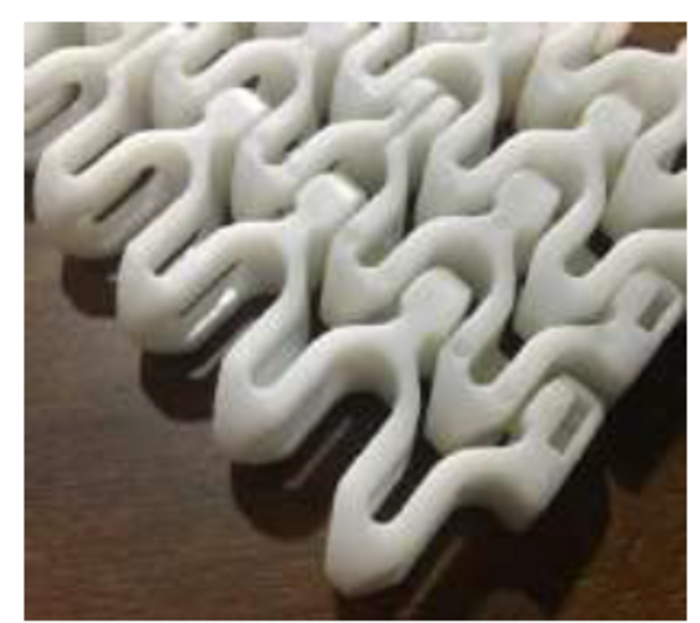

FT-30MM

PITCH-30mm
OPENING-18%
RADIUS-1.6xWIDTH
BELT DATA
PP
PE
POM
NOMINAL TENSILE STRENGTH (N/M)
15850
14500
18540
TEMP RANGE (°C)
1 to 90
-50 to 65
-40 to 90
BELT WEIGHT (Kg/m²)
7.2
7.4
9.0
SPROCKET
NO OF TEETH
PCD
11
106
16
153
SIDE GUARD HEIGHT
N/A
FLIGHT HEIGHT
N/A

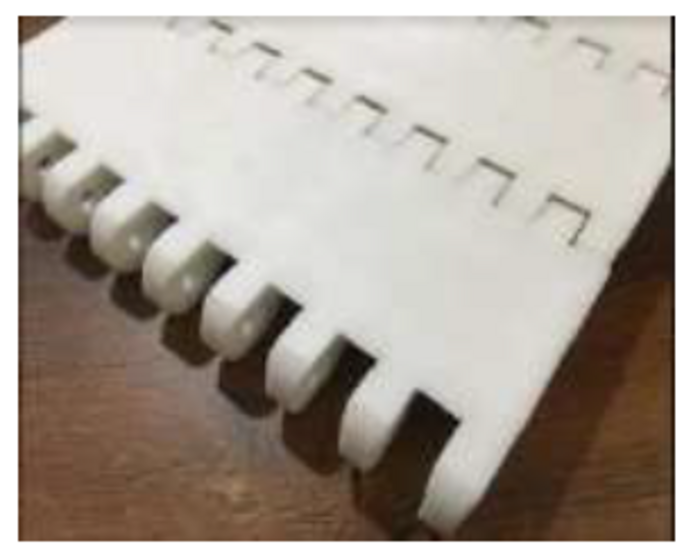

FT-50MM

PITCH-50.8mm
OPENING-0%
BELT DATA
PP
PA
POM
NOMINAL TENSILE STRENGTH (N/M)
16560
9870
18750
TEMP RANGE (°C)
40 to 98
-40 to 65
-40 to 92
BELT WEIGHT (Kg/m²)
9.0
9.2
12.3
SPROCKET
NO OF TEETH
PCD
08
125
10
165
SIDE GUARD HEIGHT
25
50
100
FLIGHT HEIGHT
25
50
100

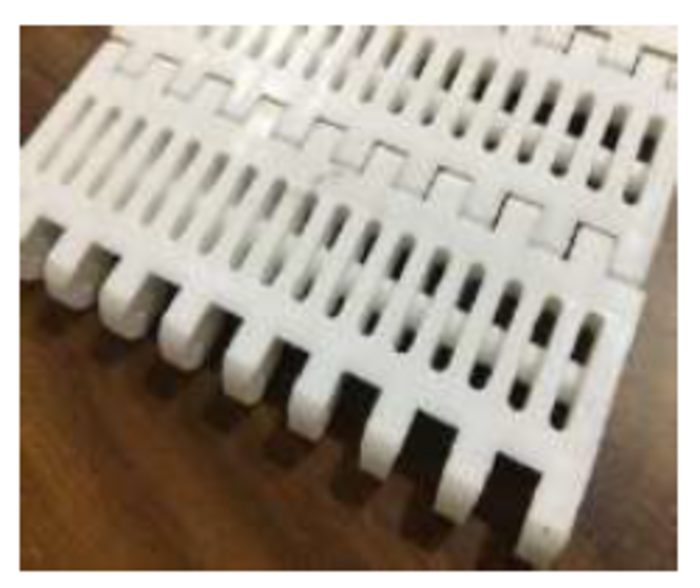

FT-50MM

PITCH-50.8mm
OPENING-35%
BELT DATA
PP
PE
POM
NOMINAL TENSILE STRENGTH (N/M)
15870
9782
17840
TEMP RANGE (°C)
40 to 98
-40 to 65
-40 to 92
BELT WEIGHT (Kg/m²)
8.8
8.9
11.2
SPROCKET
NO OF TEETH
PCD
08
125
10
165
SIDE GUARD HEIGHT
25
50
100
FLIGHT HEIGHT
25
50
100

FT-50MM

FT-16MM
PITCH-50.8mm
OPENING-25%
BELT DATA
PP
PE
POM
NOMINAL TENSILE STRENGTH (N/M)
16950
10540
18980
TEMP RANGE (°C)
40 to 98
-40 to 65
-40 to 92
BELT WEIGHT (Kg/m²)
8.9
9.0
11.2
SPROCKET
NO OF TEETH
PCD
08
125
10
165
SIDE GUARD HEIGHT
25
50
100
FLIGHT HEIGHT
25
50
100

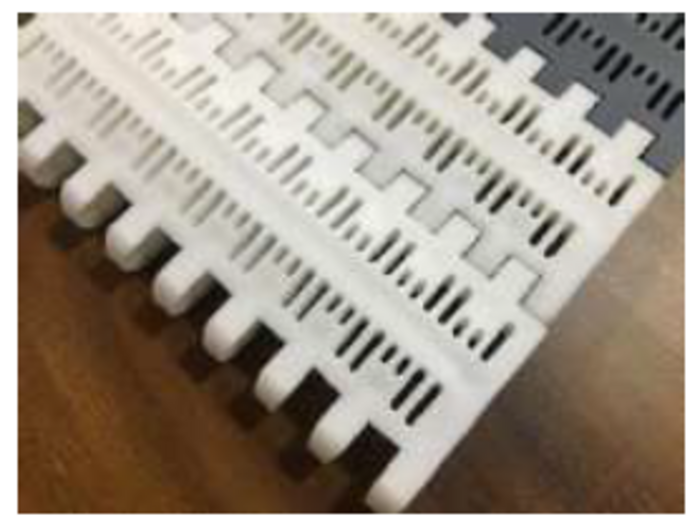

FT-50MM

PITCH-50.8mm
OPENING-30%
BELT DATA
PP
PA
POM
NOMINAL TENSILE STRENGTH (N/M)
16560
9870
18750
TEMP RANGE (°C)
40 to 98
-40 to 65
-40 to 92
BELT WEIGHT (Kg/m²)
9.0
9.2
12.3
SPROCKET
NO OF TEETH
PCD
08
125
10
165
SIDE GUARD HEIGHT
25
50
100
FLIGHT HEIGHT
25
50
100

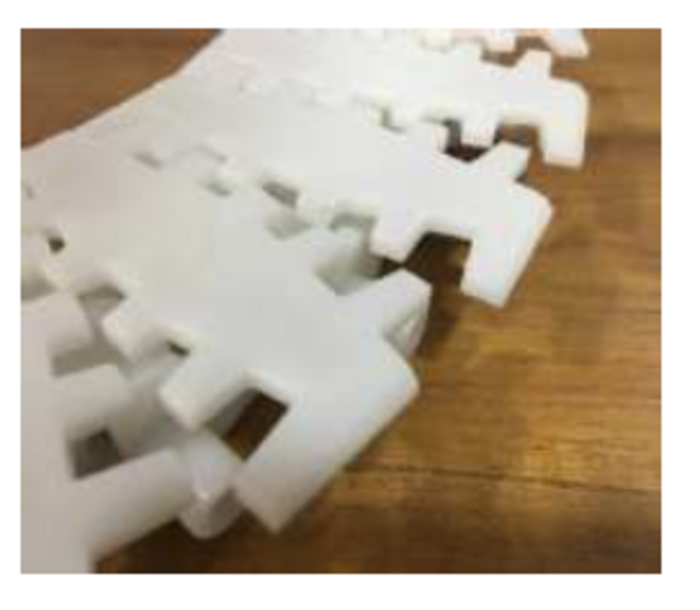

FLEX-CHAIN

PITCH-31.72mm
CHAIN DATA
CHAIN TYPE
WIDTH (MM)
WORKING LOAD (MAX) (N)
WEIGHT (KG/M)
FT-82.5
82.5
1250
1.23
SIDE FLEX RADIUS
MATERIAL
160
PP / POM
SPROCKET
NO OF TEETH
PCD
STANDARD
SIDE GUARD HEIGHT
N/A
FLIGHT HEIGHT
N/A

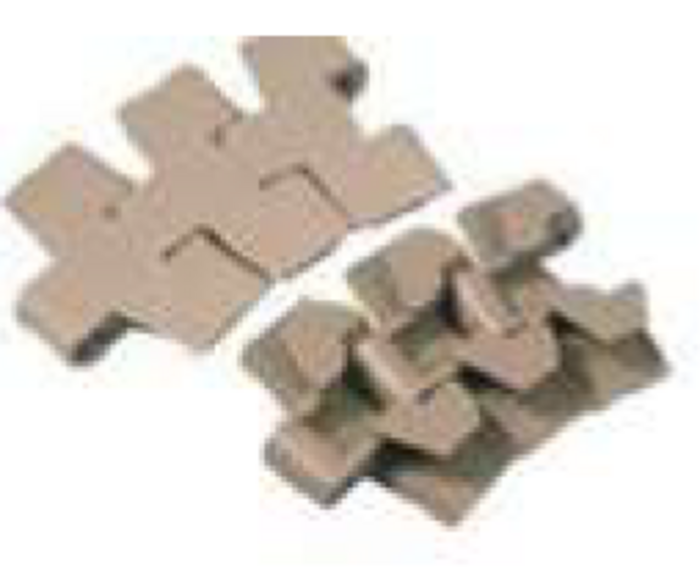

SIDE FLEX CHAIN

PITCH-38.1mm
CHAIN DATA
CHAIN TYPE
WIDTH (MM)
WORKING LOAD (MAX) (N)
WEIGHT (KG/M)
FT-82.5
82.5
2100
0.94
SIDE FLEX RADIUS
MATERIAL
190
PP / POM
SPROCKET
NO OF TEETH
PCD
STANDARD
SIDE GUARD HEIGHT
N/A
FLIGHT HEIGHT
N/A

FLEX CHAIN

PITCH-38mm
CHAIN DATA
CHAIN TYPE
WIDTH (MM)
WORKING LOAD (MAX) (N)
WEIGHT (KG/M)
FT-150
150
2400
0.94
SIDE FLEX RADIUS
MATERIAL
275
PP / POM
SPROCKET
NO OF TEETH
PCD
STANDARD
SIDE GUARD HEIGHT
N/A
FLIGHT HEIGHT
N/A
